熱電偶補償導線的基本參數
熱電偶補償導線的基本參數
熱電偶補償導線適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、生產執行標準 采用企業標準
二、產品名稱、型號如表1所示
表1
產品名稱 | 補償導線型號 | 所配用熱電偶名稱 | 所配用熱電偶分度號 |
銅-銅鎳0.6補償導線 | SC | 鉑銠10-鉑熱電偶 | S |
鐵-銅鎳22補償導線 | KCA | 鎳鉻-鎳硅熱電偶 | K |
銅-康銅補償導線 | KCB | ||
鎳鉻10-鎳硅3延長型導線 | KX | ||
鐵-銅鎳22補償導線 | NC | 鎳鉻-鎳硅熱電偶 | N |
鎳鉻14硅-鎳硅延長型導線 | NX | ||
鎳鉻10-銅硅45延長型導線 | EX | 鎳鉻-銅鎳熱電偶 | E |
鐵-銅鎳45延長型導線 | JX | 鐵-銅鎳熱電偶 | J |
銅-銅鎳45延長型導線 | TX | 銅-康銅熱電偶 | T |
三、使用條件 環境溫度：-60～275℃。
四、技術條件
1、當周?chē)諝鉁囟葹?5～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的絕緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
表2
型號 | 熱電動勢μV | 200℃時 |
熱電動勢 | 允差 | |
SC或RC | 1440 | ±60 |
五、電纜的型號規格及外徑參考如表3
表3

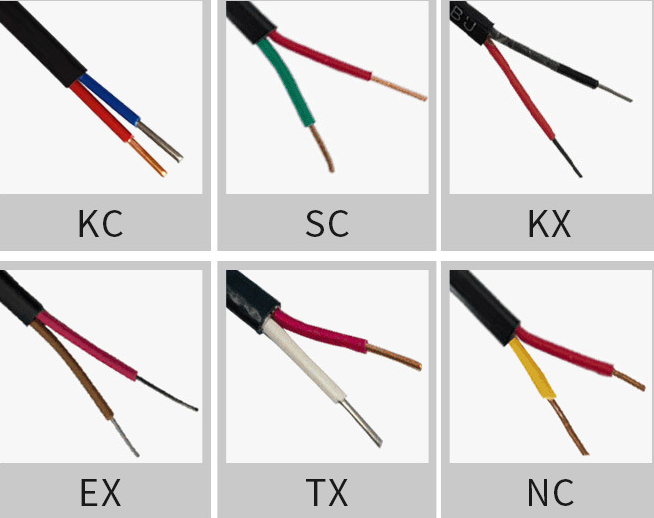

型號、合金絲材料和絕緣顏色
型號 | 分度號 | 配用熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 灰 | |
SC | S | 鉑銠10-鉑 | SPC( 銅 ) | SNC( 銅鎳0.6) | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC( 銅 ) | RNC( 銅鎳0.6) | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA( 鐵 ) | KNCA( 銅鎳 2) | 紅 | 藍 |
KCB | KPCB( 銅 ) | KNCB( 銅鎳 4) | 紅 | 藍 | ||
KX | KPX( 鎳鉻 10) | KNX( 鎳硅 3) | 紅 | 黑 | ||
NC | N | 鎳鉻硅-鎳硅 | NPC( 鐵 ) | NNC( 銅鎳 18) | 紅 | 灰 |
NX | NPX( 鎳鉻 14 硅) | NNX( 鎳硅 4) | 紅 | 灰 | ||
EX | E | 鎳硅-鎳硅 | EPX( 鎳鉻 10) | ENX( 銅鎳 45) | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX( 鐵 ) | JNX( 銅鎳 45) | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX( 銅 ) | TNX( 銅鎳 45) | 紅 | 白 |
WC3/25 | WRe3-WRe25 | 鎢-鎢25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
注：1、屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm；
2、線芯為多股線芯（R）或帶屏蔽（P），其型號應加“R”或“P”或“RP”。
六、交貨要求
1、交貨長度為100m或其整數倍，成盤長度應不小于100m,長度計量誤差應不超過±0.5%；
2、根據雙方協議允許任何長度交貨。
