產品描述

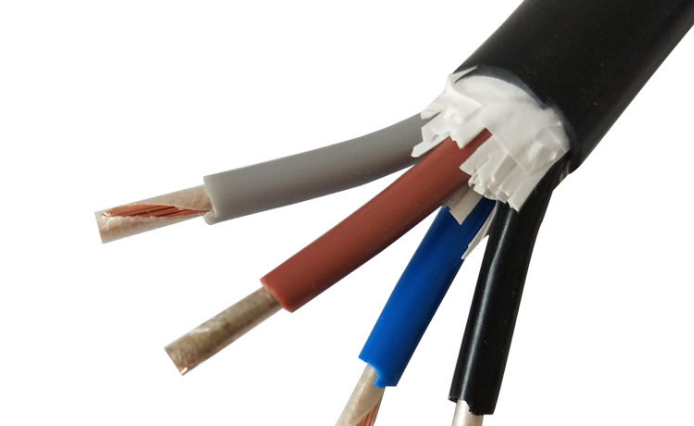

耐火控制電纜WDZN-KYY WDZN-KYYR WDZN-KYYP
一、產品特點及用途：
耐火控制電纜WDZN-KYY WDZN-KYYR WDZN-KYYP具有較高的耐火能力，經受火焰直接燃燒情況下，在一定的時間內不發生短路和斷路故障，因此，在火災發生時，有利于滅火及減少損失。適用于各種火災危險性較大，消防安全重要性較高的場所，電氣裝置及控制系統。
產品詳情
產品標準：耐火控制電纜WDZN-KYY WDZN-KYYR WDZN-KYYP執行企業標準
耐火特性試驗執行GB/T19666-2019及IEC60331標準，阻燃特性試驗執行GB/T19666-2019標準
三、產品型號：
型號 | 產品名稱 |
WDZN-KYY | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套耐火控制電纜 |
WDZN-KYYR | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套耐火控制軟電纜 |
WDZN-KYYP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線編織屏蔽耐火控制電纜 |
WDZN-KYYRP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線編織屏蔽耐火控制軟電纜 |
WDZN-KYYP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
WDZN-KYYRP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制軟電纜 |
四、耐火控制電纜WDZN-KYY WDZN-KYYR WDZN-KYYP使用特性
1．交流額定電壓：U0/U 450/750V。
2．電纜***高長期工作溫度:
阻燃聚氯乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
氟塑料絕緣和護套：200℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氯乙烯護套：105℃；
無鹵低煙阻燃聚烯烴絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
3．***低環境溫度:
阻燃聚氯乙烯等絕緣和護套：固定敷設 -40℃；非固定敷設 -15℃
氟塑料絕緣和護套：固定敷設 -60℃；非固定敷設 -20℃。
4．電纜安裝敷設溫度應不低于0℃.
5．敷設推薦的允許彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜應不小于電纜外徑的6倍
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜應不小于電纜外徑的12倍
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍.
五、主要技術指標
項目 | 單位 | 技術指標 | |||||
20℃時導體直流電阻≤ | Ω/km | 標稱截面 mm2 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 |
A類導體 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | ||
R類導體 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | ||
試驗電壓 | kV | 3.0 5min | |||||
絕緣電阻 ≥ | MΩ.km | 1000 | |||||
耐火特性 | GB/T 19666-2019 A或B類 | ||||||
阻燃特性 | A或B類(按GB/T 19666-2019成束電纜燃燒試驗) | ||||||
