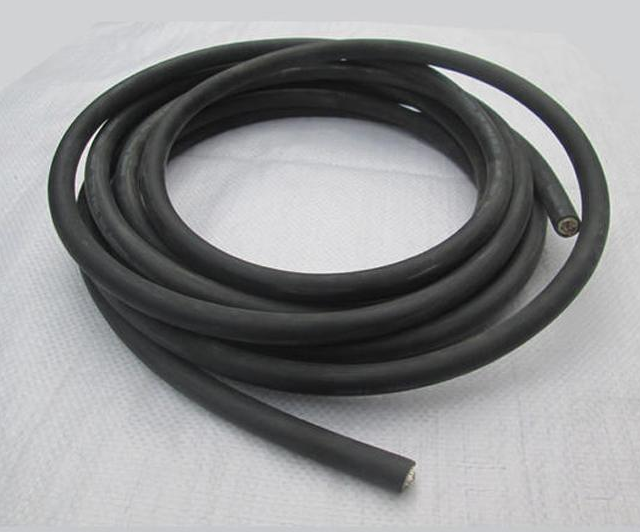

機車電纜WDZ-DCYJ/125/750V-10mm2
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、機車電纜WDZ-DCYJ/125/750V-10mm2適用范圍
機車電纜WDZ-DCYJ/125/750V-10mm2采用低煙無鹵阻燃交聯聚烯烴絕緣， WDZ-DCYJ/125/750V-10mm2機車電纜主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。
三、機車電纜WDZ-DCYJ/125/750V-10mm2使用特性
1、機車電纜WDZ-DCYJ/125/750V-10mm2額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、機車電纜WDZ-DCYJ/125/750V-10mm2長期允許工作溫度為：WDZ-DCYJ-125，WDZ-DCYJ/B-125產品為125；WDZ-DCYJ/B-150產品為150。
3、機車電纜WDZ-DCYJ/125/750V-10mm2低使用環境溫度： WDZ-DCYJ-125產品應不低于-40；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150產品應不低于-60。
4、機車電纜WDZ-DCYJ/125/750V-10mm2敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
5、 WDZ-DCYJ/125/750V-10mm2機車電纜型電纜可在油料污染的環境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。
四、WDZ系列鐵路機車車輛用電線電纜的型號及規格
1、電纜的型號見表1
表1 電纜型號及名稱
序號 | 型號 | 額定電壓 | 名稱 |
1 | WDZ-DCYJ-125 | 500V、750V、1kV、1.5kV、3kV | 銅芯耐熱125交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
2 | WDZ-DCYJ/B-125 | 750V | 銅芯耐熱125高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
3 | WDZ-DCYJ/B-150 | 750V | 銅芯耐熱150高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
2、電纜規格見表2
表2 電纜的規格
序號 | 型號 | 額定電壓 | 規格mm2 |
1 | WDZ-DCYJ-125 | 500V | 1，1.5，2.5，4 |
2 | WDZ-DCYJ-125 | 750V，1.5kV，3kV | 0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
3 | WDZ-DCYJ/B-125 | 750V | 0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
五、WDZ系列鐵路機車車輛用電線電纜代號名稱和含義見表3
表3 代號的名稱及含義
項目 | 代號 | 說明 |
系列代號 | DC | 機車車輛用電纜（電線） |
產品特性 | WDZ | 無鹵低煙阻燃 |
絕緣材料 | YJ | 交聯聚烯烴 |
絕緣特性 | B | 高強度薄壁絕緣 |
耐熱特性 | 125 | 耐熱125 |
耐熱特性 | 150 | 耐熱150 |
六、WDZ系列鐵路機車車輛用電線電纜主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、 20時絕緣電阻：額定電壓3kV級WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。
3、成品電纜經受如下表4交流電壓試驗不擊穿：
表4 交流電壓試驗
額定電壓 | 500V | 750V，1kV | 1.5kV | 3kV |
交流電壓試驗 | 2kV/15min | 3.5kV/15min | 6kV/15min | 12kV/15min |
4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值4.3；導電率10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗
