高溫防火電纜ABHBRP/AFHBRP
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

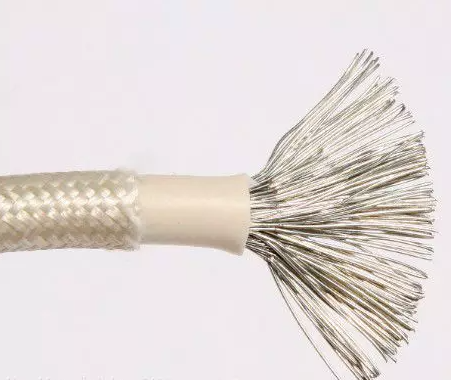

高溫防火電纜ABHBRP/AFHBRP
耐高溫防火電纜ABHBRP/AFHBRP的詳細介紹
一 、概述：
耐高溫防火電纜ABHBRP/ABHBR/AFHBRP，ABHBRP,AFHBRP防火電纜執行標準:等效采用331標準耐火特性實驗執行GB12666.6-90標準。
耐高溫防火電纜AFHBRP/ABHBRP/ABHBR，ABHBRP,AFHBRP防火電纜，這種電纜具有較高的防火能力，經受火焰直接燃燒的情況下，在**的時間內不發生短路和斷路故障，因此，在火災發生時，保障系統的運行，有利于滅火及減小損失。
耐高溫防火電纜AFHBRP/ABHBRP/ABHBR，ABHBRP,AFHBRP防火電纜適用于大型建筑，石油、化工、冶金、電力等要求放火較高的場合的電氣設備連接和控制系統及電器裝置中。長期工作溫度-40℃～800℃。
適用于發電、冶金等高溫、防火、防腐等惡劣環境下移動電器設備連接用。
二、參數：
1、長期使用工作溫度：200℃；短期使用1000℃，90分鐘
2、額定電壓Uo/U：450/750V、600/1000V
3、低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
性能項目 | 單位 | 指標 |
試驗電壓 | kV | 3.5/5min |
絕緣電阻 | MΩ/km | 500 |
耐火特性 | - | GB12666.6 A類或B類 |
阻燃特性 | - | GB12666.5 A類或B類 |
電纜結構參數
1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶絕緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套
注：如需阻燃護套，型號前加ZR
三、產品特點及用途：
適用于交流額定電壓0.6/1kV及以下，高溫環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。
該產品重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度
四、規格型號：
序號 | 名稱 | 敷設方式 | 敷設方式 |
1 | AFHBRP | 耐高溫防火電纜 | 用于移動電器設備 |
2 | ABHBRP | 耐高溫屏蔽防火軟電纜 |
型號 | 額定電壓（U0/U）（KV） | 芯數 | 標稱截面（mm2） |
ABHBR | 0.6/1 | 3、3+1 | 1.5-150 |
序號 | ABHBRP | AFHBRP |
1 | 銅芯或鎳芯 | |
2 | 聚四氟繞包玻纖編織 | 氟塑料絕緣或云母帶著絕緣 |
3 | 玻纖 | 玻纖 |
4 | 高溫玻纖布 | |
5 | 云母帶 | |
6 | 玻纖布繞包 | |
7 | 外屏蔽護套 | |
序號 | 芯數×標稱截面 | 芯數（根/直徑） | 電纜大外徑 | 計算重量（dg/dm） | ||
ABHBR | ABHBRP | ABHBR | ABHBRP | |||
1 | 3×1.5 | 32/0.25 | 10.2 | 10.9 | 135.2 | 167 |
2 | 3×2.5 | 49/0.25 | 11.1 | 11.9 | 169.6 | 205 |
3 | 3×4 | 56/0.30 | 13.4 | 14.0 | 267.0 | 301.5 |
4 | 3×6 | 84/0.30 | 15.6 | 16.4 | 357.2 | 424.5 |
5 | 3×10 | 84/0.40 | 18.7 | 19.6 | 541.4 | 624.4 |
6 | 3×16 | 126/0.40 | 22.5 | 23.4 | 812.0 | 908.8 |
7 | 3×25 | 196/0.40 | 27.5 | 28.7 | 1220 | 1405 |
8 | 3×35 | 276/0.40 | 32.1 | 33.9 | 1635 | 1851 |
9 | 3×2.5+1×1.5 | 49/0.25 | 12.2 | 12.9 | 2118.8 | 251 |
10 | 3×4+1×1.5 | 56/0.30 | 14.0 | 14.9 | 301.0 | 345.4 |
11 | 3×6+1×2.5 | 84/0.30 | 16.4 | 17.6 | 411.2 | 483 |
12 | 3×10+1×4 | 84/0.40 | 19.7 | 20.5 | 634.5 | 719.6 |
13 | 3×16+1×10 | 126/0.40 | 24.3 | 25.6 | 994 | 1154 |
14 | 3×25+1×16 | 196/0.40 | 29.2 | 30.5 | 1473 | 1667 |
15 | 3×32+1×16 | 276/0.40 | 35.1 | 36.4 | 1952 | 2150 |
項 目 | 代號 | 含義說明 |
系列代號 | NH | 防火電纜 |
絕緣材料 | F | 防火絕緣材料 |
屏蔽材料 | / | 無屏蔽可省略 |
護套材料 | F | 聚全氟乙丙烯 |
鎧裝材料 | 2232 | 鋼帶鎧裝 |
導體種類 | A | 單股導體 |
