產品描述

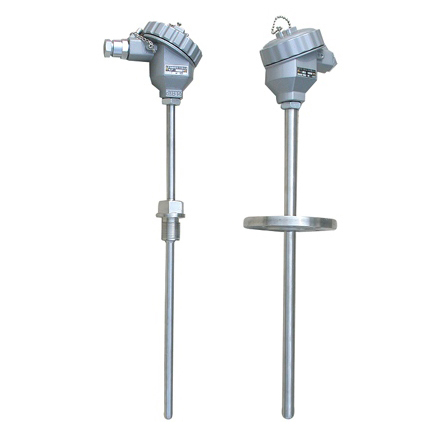

隔爆型熱電偶
工業用隔爆型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過隔爆型熱電偶可將控制對象的溫度參數變成電信號，傳遞給顯示儀、記錄儀和調節儀，對系統施行檢測、調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等化學氣體，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合須使用隔爆型熱電偶作為溫度測量?jī)x表，本公司生產的隔爆型熱電偶產品適用于EXdⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
工作原理:
如果由兩種不同成份的均質導體(熱電極)組成閉合回路，當兩端存在溫度梯度時，回路中就有電流通過，那么兩端之間就存在熱電勢。
防爆原理:
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度不傳到腔外。 特 點 :
按符合國際IEC標準的z.ui新防爆規程GB3836設計;
采用兩腔式隔爆結構，更換測溫元件簡便，使用安全可靠
選型方法:
| W溫度儀表 | ||||||
| R熱電偶 | ||||||
| 感溫元件材料 | ||||||
| N鎳鉻—銅鎳 | ||||||
| E鎳鉻—鎳硅 | ||||||
| F鐵－銅鎳 | ||||||
| C銅－銅鎳 | ||||||
| 偶絲對數 | ||||||
| 無—單支 | ||||||
| 2－雙支 | 安裝固定形式 | |||||
| 2固定螺紋 | ||||||
| 4固定法蘭 | ||||||
| 6固定螺紋錐形式 | ||||||
| 接線盒形式 | ||||||
| 4－隔爆式 | ||||||
| 保護管直徑 | ||||||
| 0－φ16 | ||||||
| 1－φ20 |
