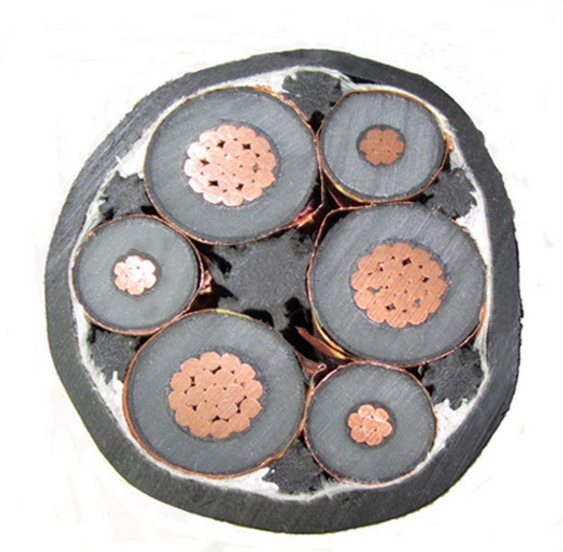

變頻電纜BPYJVTP2-HB
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
產品用途
變頻電纜BPYJVTP2-HB主要用于變頻電源和變頻電機之間連接用的電纜,以及額定電壓1KV及以下的輸配電線路中,作輸送電能用.尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。
變頻電纜BPYJVTP2-HB使用條件
1、 額定電壓U0/U：0.6/1KV.
2、 電纜導體長期允許***高溫度為90度,短路時***高溫度250度
3、 安裝敷設環境溫度不低于0度,固定敷設時環境溫度不低于-10度.
4、 電纜允許***小彎曲半徑不小于15D(D-電纜外徑,mm)
產品性能
1、 變頻電纜BPYJVTP2-HB設計采用符合GB/T3956-1997規定的絞合銅導體。
2、 交聯聚乙烯絕緣、耐溫耐候性好。
3、 低傳輸阻抗，電磁兼容性好。
4、 低工作電容
5、 良好的抗干擾和低輻射性能。
6、 對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。
型號名稱
BPYJVTP2-HB | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用回路電纜。
|
ZRBPYJVTP2-HB | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用回路電纜。 |
BPYJVP12-HB | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包銅絲編織雙重屏蔽變頻器用回路電纜。 |
ZRBPYJVP12-HB | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包銅絲編織雙重屏蔽變頻器用回路電纜。 |
BPYJVPX12R-HB | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包鍍錫銅絲編織雙重屏蔽變頻器用回路電纜。 |
ZRBPYJVPX12R-HB | 銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包鍍錫銅絲編織雙重屏蔽變頻器用回路電纜。 |
規格范圍
型號 | 芯數 | 標稱截面 |
BPYJVTP2-HB | 3 | 1.5~240 |
ZRBPYJVTP2-HB | 3 | 1.5~240 |
BPYJVP12R-HB | 3+3 | 主線芯截面:2.5-240,副線芯截面:0.5-35 |
BPYJVPX12R-HB | 3+3 | 主線芯截面:2.5-240,副線芯截面:0.5-35 |
ZRBPYJVP12R-HB | 3+3 | 主線芯截面:2.5-240,副線芯截面:0.5-35 |
ZRBPYJVPX12-HB | 3+3 | 主線芯截面:2.5-240,副線芯截面:0.5-35 |
注:另可根據用戶需要提供鎧裝結構變頻電纜.
注:另可根據用戶需要提供鎧裝結構變頻電纜.
型號說明
項目 | 代號 | 說明 |
系列代號 | BP | 變頻電纜 |
絕緣代號 | YJ | 交聯聚乙烯絕緣 |
護套代號 | V | 聚氯乙烯護套 |
護套代號 | E | 低煙無鹵聚烯烴護套 |
屏蔽代號 | TP2 | 銅心導體+銅帶屏蔽 |
屏蔽代號 | P12 | 銅帶屏蔽+銅絲編織雙重屏蔽 |
屏蔽代號 | PX12 | 銅帶屏蔽加鍍錫銅絲編織雙重屏蔽 |
鎧裝代號 | 22 | 鋼帶鎧裝 |
阻燃代號 | ZR | 阻燃型 |
