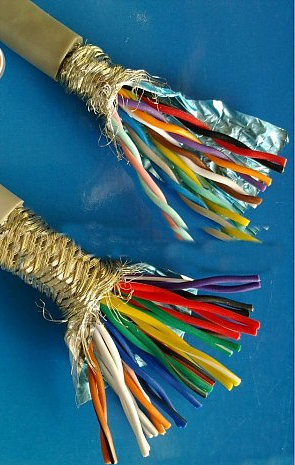

集散型儀表信號電纜JYP1V JYP1VR
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
集散型儀表信號電纜JYP1V JYP1VR
執行標準:集散型儀表信號電纜JYP1V JYP1VR執行企業標準.
適用范圍
集散型儀表信號電纜JYP1V JYP1VR用于以電子計算機為主的自動控制系統，尤其適用于計算機集散控制系統，傳遞生產裝置過程變量的檢測、控制、聯鎖、報警等模擬和數字信號。
集散型儀表信號電纜JYP1V JYP1VR使用特性：
1、電壓：U0/U為300/500V
2、線芯***高工作溫度不超過70℃
3、環境溫度不低于-40℃
4、允許彎曲半徑不小于電纜外徑的6倍
電纜名稱和型號
型號
| 名稱
|
JYP1V | 銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞屏蔽集散型儀表信號電纜
|
JYP1VR | 銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞屏蔽集散型儀表信號電纜
|
JYP3V | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包對絞屏蔽集散型儀表信號電纜
|
JYP3VR | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包對絞屏蔽集散型儀表信號軟電纜
|
JYP1VP1 | 銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞屏蔽總屏蔽集散型儀表信號電纜
|
JYP1VRP1 | 銅芯聚乙烯絕緣聚氯乙烯護套鍍錫銅絲編織對絞屏蔽總屏蔽集散型儀表信號軟電纜
|
JYP3VP3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶對絞屏蔽總屏蔽集散型儀表信號電纜
|
JYP3VRP3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶對絞屏蔽總屏蔽集散型儀表信號軟電纜
|
注：1、J-集散型儀表信號電纜，P3-鋁塑復合帶繞包屏蔽（有鍍錫銅絲接地線）
2、交聯聚乙烯作絕緣材料時，把型號中的Y改作YJ；
3、鍍錫線芯電纜則可在型號后加X，如JYP1VX。
4、采用銅絲編織屏蔽或鋼帶繞包屏蔽把型號中P1更換為P或P2。
型號說明
項目
| 代號
| 說明
|
系列代號 | J | 集散型 DCS |
燃燒特性代號
| Z ZA ZB ZC D W WDZ N | 阻燃型 A級阻燃型 B級阻燃型 C級阻燃型 低煙型 無鹵型 無鹵低煙阻燃型 耐火型 |
絕緣材料代號
| Y YJ | 聚乙烯 交聯聚乙烯 |
屏蔽材料
| P P1 P2（PT） P3（PL） | 銅絲編織 鍍錫銅絲編織 銅帶（銅塑復合帶）繞包 鋁塑復合帶繞包 |
屏蔽形式
| 1 2 3 | 分屏蔽 分屏蔽和總屏蔽 總屏蔽 |
護套材料代號
| V Y | 聚氯乙烯 PVC 聚乙烯（無鹵低煙聚烯烴） |
導體種類
| A R | 單股導體（可省略） 多股軟導體 |
