產品描述

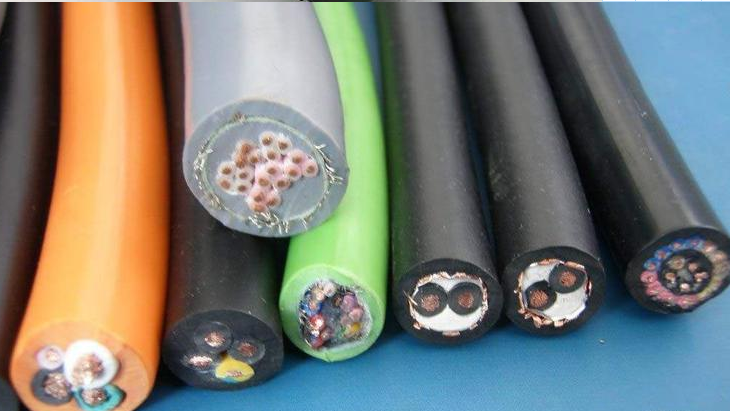

丁腈復合物絕緣電纜YFF YVF
執行標準企業標準.
適用范圍
丁腈復合物絕緣電纜YFF YVF適用于交流電壓450/750V或直流1000V移動電器、無線電設備和起重裝置的連接線。
電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性、適用于冶金、電力、機械、港口等行業具有移動特殊要求場合使用。
阻燃控制電纜主要特點是不易著火或著火后火焰蔓延較慢并能控制在一定范圍內，它可避免電線電纜著火燃燒而造成的重大災害，減小損失。按電纜的阻燃水平，阻燃電纜分為A類、B類、C類三級，其中A類阻燃性能***優。
低煙低鹵阻燃挖掘電纜除保持阻燃控制電纜的一般特性和電氣性能外，還具有燃燒時發煙量少，氯化氫氣體釋放量小和低腐蝕性的特點。
低煙無鹵阻燃控制電纜除了能滿足阻燃電纜的使用要求外，還具有無鹵酸氣體釋出、發煙量少、產生腐蝕性氣體較少、阻燃性能好的特點。
耐火控制電纜適用于易燃環境和防火要求較高的場所信號控制線路中。
丁腈復合物絕緣電纜YFF YVF使用特性
1、額定電壓U0/U為450/750V。
2、電纜導體的長期允許***高工作溫度為70℃
3、電纜的敷設溫度應不低于-25℃，低于***低允許溫度時應預先加熱。
4、推薦的允許彎曲半徑：
無屏蔽層的電纜，應不小于電纜外徑的6倍；
有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
5、電纜的阻燃和耐火特性應滿足GB/T19666-2005：
阻燃電纜能經受GB/T18380(IEC60332）規定的燃燒試驗。
耐火電纜能經受GB/T19216（IEC60331）規定的耐火試驗。
6、電纜的燃燒特性：
低煙無鹵阻燃型耐火電纜燃燒時煙濃度應符合GB/T17650（IEC61034）規定，燃燒釋出氣體水溶液的PH值≥4.3，電導率≤10μs/m，符合GB/T17651（IEC60754-2）要求。
電纜名稱和型號
型號
| 名稱
|
YFF | 銅芯丁腈聚氯乙烯復合物絕緣及護套控制電纜
|
YFFP | 銅芯丁腈聚氯乙烯復合物絕緣及護套屏蔽控制電纜
|
YVF | 銅芯聚氯乙烯絕緣丁腈聚氯乙烯復合物護套控制電纜
|
YVFP | 銅芯聚氯乙烯絕緣丁腈聚氯乙烯復合物護套屏蔽控制電纜
|
注：1、電纜需要阻燃材料時，根據阻燃等級在電纜型號前加ZA、ZB、ZC
2、電纜需要耐火特性時，在電纜型號前加N；電纜需要無鹵低煙時，在電纜型號前加WD。
型號說明
項目
| 代號
| 說明
|
系列代號 | Y | 移動用 |
燃燒特性代號
| Z ZA ZB ZC D W N | 阻燃型 A級阻燃型 B級阻燃型 C級阻燃型 低煙型 無鹵型 耐火型 |
絕緣材料代號
| F V | 丁腈復合物 聚氯乙烯 |
屏蔽材料
| P P1 P2（PT） P3（PL） | 銅絲編織 鍍錫銅絲編織 銅帶（銅塑復合帶） 鋁塑復合帶繞包 |
護套材料代號
| F | 丁腈復合物 |
鎧裝代號
| 2 3 | 雙層鋼帶鎧裝 細鋼絲鎧裝 |
導體種類
| A R | 單股導體（可省略） 多股軟導體 |
例：丁腈絕緣丁腈護套控制電纜：4芯 標稱截面1.5mm2 表示為：YFF 4×1.5mm2
電纜規格
型 號
| 額定電壓 kV | 導體標稱截面 （mm2） | |||||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
YFF | 450/750V | 2~61 | 2~14 | 2~10 | |||||
YVF | |||||||||
YFFP | - | 4~61 | 4~14 | 4~10 | |||||
YVFP | |||||||||
注：1、推薦的芯數系列為2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
2、Z型、WD型、N型規格同上。
3、根據用戶需要，可以生產不大于61芯其它規格的電纜。
