產品描述

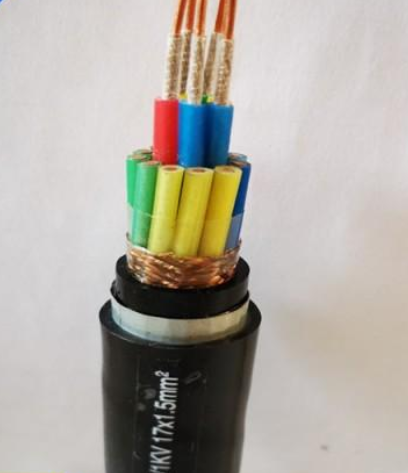

低煙無鹵耐火電纜WDZN-YJE WDZN-YJV
一：低煙無鹵耐火電纜WDZN-YJE WDZN-YJV產品特點及用途
低煙無鹵耐火電纜WDZN-YJE WDZN-YJV適用于交流額定電壓35KV及以下動力裝置及電力線路中傳輸電能用，交聯聚乙烯絕緣電力電纜具有的熱-機械性能，優異的電氣性能和耐化學腐蝕性能，它還具有電纜重量輕，運輸敷設方便，不受落差限制等優點，因此廣泛應用于冶金、電力、石化企業和城市電網建設。
二：低煙無鹵耐火電纜WDZN-YJE WDZN-YJV產品執行標準
GB12706.1-91、GB12706.3-91等效采用IEC502標準
阻燃特性試驗執行GB12666-90標準
三：低煙無鹵耐火電纜WDZN-YJE WDZN-YJV使用特性
使用特性 | 交聯聚乙烯絕緣 | |
額定電壓 | 0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、21/35、26/35 | |
導體工作溫度 | 90℃ | |
短路溫度(持續zui長5s) | ≤250℃ | |
敷設時環境溫度 | ≥0℃(低于0℃需預熱) | |
敷設時允許彎曲半徑 | 單芯電纜 | 不小于電纜外徑15倍 |
多芯電纜 | 不小于電纜外徑10倍 | |
阻燃特性 | 符合GB12666.5 A、B或C(IEC332-3) | |
四：基本型號及名稱
表1
型號 | 產品名稱 |
WDZN-YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
WDZN-YJVD | 銅芯交聯聚乙烯絕緣聚氯乙烯護套低煙低鹵阻燃電力電纜 |
WDZN-YJE | 銅芯交聯聚乙烯絕緣聚烯烴護套低煙低鹵阻燃電力電纜 |
WDZN-YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
WDZN-YJV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
WDZN-YJV32 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
WDZN-YJV33 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 |
鋁芯電纜在型號中加L，阻燃電纜在型號中加ZR | |
五：代號名稱和含義
表2
代號 | 代號含義 |
- | 非阻燃 |
WDZN | 低煙無鹵阻燃耐火 分A、B、C三級 |
絕緣 | |
YJ | 交聯聚乙烯 |
E | 低煙無鹵阻燃聚烯烴 |
護套 | |
V | 聚氯乙烯 |
VD | 低煙低鹵阻燃聚氯乙烯 |
鎧裝 | |
2 | 雙鋼帶鎧裝 |
3 | 細鋼絲鎧裝 |
4 | 粗鋼絲鎧裝 |
