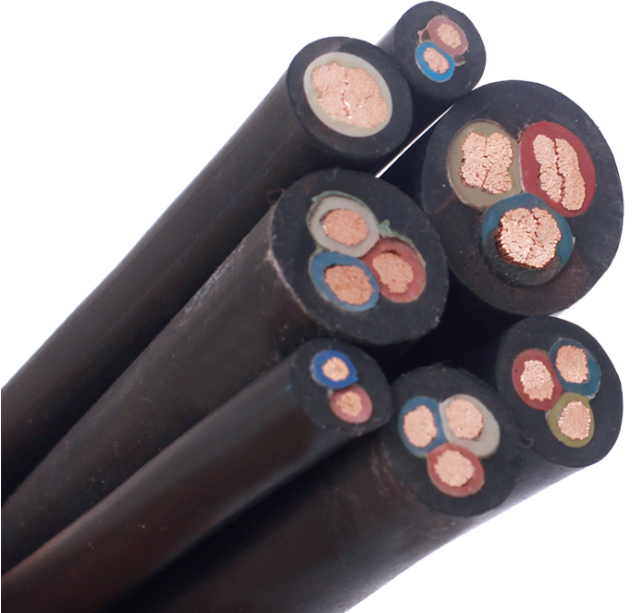

風力電纜FN-NEFR FN-HEFR
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
風力電纜FN-NEFR FN-HEFR主要適用于交流額定電壓1.8/3kV及以下風力發電機塔筒機艙內及其它類似場所的電力傳輸及控制線路，在自由懸掛的安裝環境里，電纜可以隨風機自由扭轉，具有抗扭轉、耐低溫、耐海水腐蝕等優良性能。
二：型號及名稱
產品型號 | 名 稱 | 主 要 用 途 |
FN-NEFR | 乙丙橡皮絕緣橡膠彈性體護套風能發電抗扭型阻燃軟電力電纜 | 適用于風力發電機塔筒機艙內及其它類似場所的電力傳輸及控制線路，適合于較低溫環境下使用或低溫環境下固定敷設使用。低溫試驗溫度為-30℃。 |
FN-HEFR | 乙丙橡皮絕緣橡膠彈性體護套風能發電耐寒抗扭型阻燃軟電力電纜 | 適用于風力發電機塔筒機艙內及其它類似場所的電力傳輸及控制線路，適合于低溫環境下使用。低溫試驗溫度為-40℃。 |
三：規格
產品型號 | 芯數 | 標稱截面 mm2 |
FN-NEFR FN-HEFR | 1芯 2芯 3芯 4芯 5芯 | 1.5～400 1.0～25 1.0～95 1.0～150 1.0～25 |
四：風力電纜FN-NEFR FN-HEFR使用條件
1. 電纜的額定電壓為1.8/3kV及以下，可根據用戶需要按450/750V、0.6/1kV和1.8/3kV不同電壓選擇提供。
2. 電纜導體的長期允許工作溫度為90℃。
3. 電纜敷設時允許的彎曲半徑為不小于電纜外徑的6倍。
4. 電纜的敷設溫度應不低于-15℃。
五：風力電纜FN-NEFR FN-HEFR性能參數
該系列產品的外形尺寸等同采用歐洲電工標準化委員協調文件HDZZ.4S4：2004中H07RN-F型電纜的規定，產品性能優于該標準的要求。主要性能如下：
1.導體的直流電阻
導體的直流電阻符合GB/T3956第5種規定。
2.阻燃性能要求
成品電纜符合GB/T 18380.1標準中規定的單根電纜的垂直燃燒試驗要求。
3.電纜耐扭轉性能
成品試樣受扭長度為10米，正反各扭轉4圈（1440°）作為1次，重復3600次，扭后電纜表面不開裂，且經受2.5kV電壓，持續5分鐘，電纜不擊穿。
4.電纜極限溫度下的耐扭轉性能
FN-NEFR耐扭曲電纜在-40℃環境下、FN-NEFR型電纜在-30℃環境下，電纜試樣受扭長度為10米，經受正轉4圈（1440°），然后恢復到起始狀態，再反轉4圈（1440°），作為一個周期，如此重復8個周期，反各扭轉4圈（1440°），且在水中中1小時后，經受2.5kV電壓，持續5分鐘，電纜不擊穿。
5.耐海水腐蝕性能
成品電纜耐海水腐蝕性能試驗（溫度40±1℃，時間336h），試驗后室溫2.5kV/5min 不擊穿。
